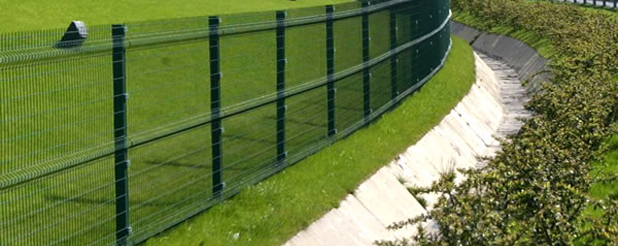

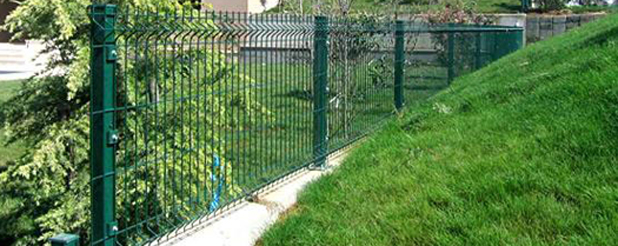

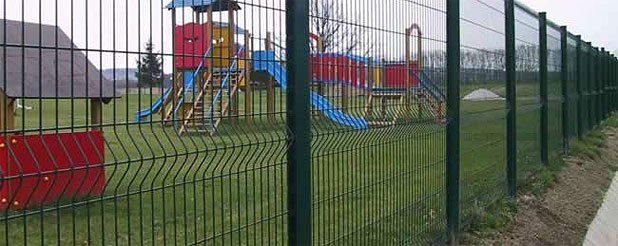

Dekoratif Punta Kaynaklı Panel Çitler

Güvenlik, Sınır belirleme ve Dekoratif amaçlı olarak Bina, Toplu konut, Spor tesisleri, Depolar, Villalar, Park ve Bahçeler, Otoparklar, Askeri yapılar, Orman arazileri, Fabrikalar, havaalanı çevreleri gibi geniş bir kullanım alanına sahiptir. Dekoratif panel çitlerin çevreye uyumu ve görsel kirlilikten uzak sağlam güvenilir yapıları günümüz şartlarında tercih edilme nedeni olmuştur.
Panel çiti olusturan yatay ve dikey demir çubuklar, darbelere, eğilme ve bükülmelere, korozyona karsı dayanımlı dik duruslarını koruyan, Galvanizli ve Elektrostatik Polyester Boyalı tellerden üretilmektedir.

Punta Kaynaklı Panel Çit
Tel Kalınlığı : 4,5mm -5,0mm
Göz Aralığı : 5 x 10cm -5cm x 15cm
Yükseklikler : 75cm – 100cm – 120cm – 150cm – 200cm
Çit Uzunluğu : 200cm – 250cm

Kaplama Özellikleri

· Sıcak Daldırma Galvanizli Hasır Çit
· Sıcak Daldırma Galvaniz Üzeri Elektrostatik Polyester Boyalı Hasır Çit

Panel Çit Direk Tipleri ve Özellikleri

Panel çitlerde kullanılan 50x50x1,5mm veya 60x60x1,5mm düz kutu profillerin 50 – 60cm’si toprak zemine betonlanmaktadır.
Sert ve sağlam zeminlerde ise profillerin alt kısmına kaynaklı  4 adet çelik dübel için delik açılmış ve 15x15x5mm flanş kaynatılmıştır.Panel çitlerin üzerine dikenli tel çekilecek olması durumunda kullanılacak olan çit direkleri 45cm eğimli tek taraflı 50cm uzunluğunda tek taraflı eğik başlı direkler kullanılır.

Panel çitlerin üzerine jiletli tel çekilecek olması durumunda kullanılacak olan çit direkleri +50cm uzunluğunda çift taraflı eğik başlı direk tipi kullanılır.

Teknik Özet Tablosu aşağıdaki gibidir:



Teknik Özellikler	Birim	Açıklama
Ürün Standartları		TS EN 10223-4
Hammadde Standartları		SAE 1006, SAE 1008, SAE 1010, SAE 1018
Malzeme		Sıcak Daldırma Galvanizli Tel, Soğuk Çekilmiş Tel
Yüzey Kaplama Çeşidi		Sıcak Daldırma Galvanizli + Boyalı, Sıcak Daldırma Galvanizli
Çekme Mukavemeti	N/mm2	450 – 650
Göz Aralığı	mm	50×50, 75x75, 50×100, 50×150, 50×200
Tel Çapı	mm	4,00 – 6,00
Panel Yüksekliği	mm	750 – 2.500
Panel Genişliği	mm	max.2500mm
Renk		RAL kodlarında



İmalat Süreci

Panel Çitler Punto kaynak yapabilen makine ile üretilen standart  4.0 ile 6.0mm  arasında kalınlığında olup istenilen ölçülerde ve çaplarda’da üretim yapılabilmektedir.

PANEL ÇİT EBATLARI 050cm x 250cm  1 Büküm   080cm x 250cm  2 Büküm 100cm x 250cm  2 Büküm     120cm x 250cm  2 Büküm 150cm x 250cm  3 Büküm 175cm x 250cm  4 Büküm 200cm x 250cm  4 Büküm

Paneller punto kaynak yapıldıktan sonra yüksekliğine göre rijitliğini arttırmak için belli noktalarda bükülür. Büküm aşaması tamamlandıktan sonra paneller üzerindeki tortuları atmak için yıkama sistemiyle yıkanır. Yıkama ve kurutma işlemi tamamlandıktan sonra Elektrostatik fırın boya ile istenilen RAL rengine boyanır ve stok haline getirilir. Standart RAL rengi 6005 Yeşil’dir.

Hazır hale gelen panellerin montaj yapılabilmesi için profil direk gerekmektedir. Bu uygulamalar için ideal profil ölçüleri 50x50x1,5mm,2mm veya 60x60x1,5mm,2mm dir. Profiller Panel yüksekliklerine göre kesim yapılır, beton kısım için flanş kaynatılır, toprak kısım için profil 50 cm uzun kesilir. Kesim ve kaynak işlemi bittikten sonra daldırma galvaniz ile korozyon önlemesi yapılır. Galvaniz işlemi bittikten sonra Elektrostatik fırın boya ile boyanarak montaja hazır hale getirilir. Profilin yanı sıra bağlantı elemanları ve dübeller yardımıyla montaj yapılır.
